Wyzwania wielkopowierzchniowej uprawy i ograniczenia układów prowadzenia ciągnika

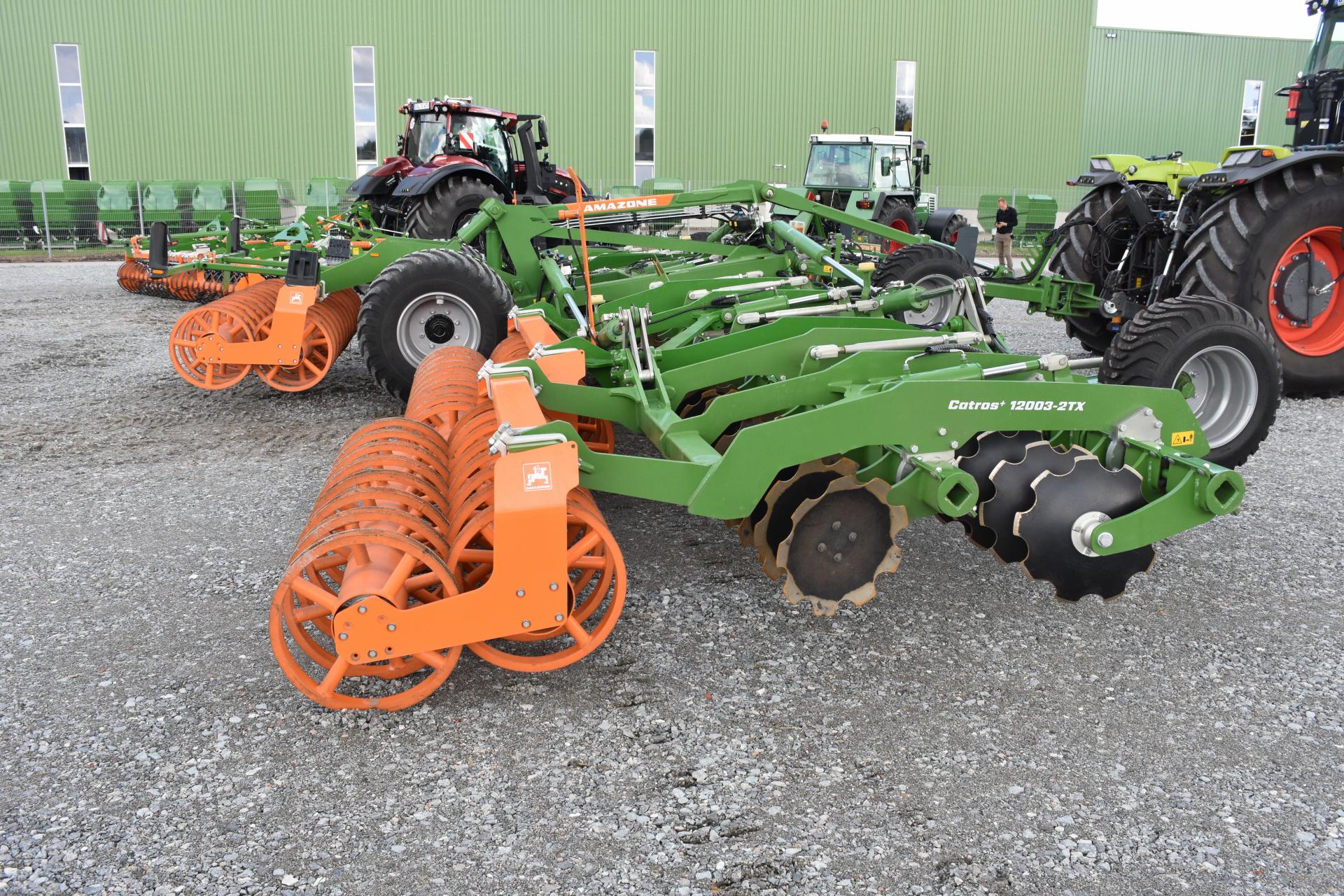

Współczesne rolnictwo wielkoobszarowe stawia przed konstruktorami maszyn ogromne wyzwania, szczególnie w zakresie precyzji pracy zestawów o znacznych szerokościach roboczych. Firma AMAZONE od lat rozwija technologie mające na celu optymalizację procesów polowych. Jednym z kluczowych wyzwań, z jakim mierzą się rolnicy wykorzystujący agregaty takie jak kompaktowa brona talerzowa Catros-2TX o szerokości roboczej dochodzącej do 12 metrów, jest utrzymanie maszyny w idealnej linii za ciągnikiem. Problem ten staje się szczególnie dotkliwy podczas pracy na zboczach oraz na polach o dużej zmienności glebowej, gdzie fizyka ruchu zestawu zaczyna drastycznie odbiegać od założeń systemów automatycznego prowadzenia ciągnika.
Fizyka ruchu agregatu w warunkach pochyłości a agronomiczne skutki omijaków
Przyczyną, dla której tak szeroki agregat nie podąża stabilnie za ciągnikiem, jest przede wszystkim siła ściągająca występująca na terenach pochyłych. Choć nowoczesne ciągniki korzystają z zaawansowanych systemów GPS prowadzących je po wyznaczonych liniach A-B lub konturach, zaczepiana maszyna uprawowa ma tendencję do zsuwania się w dół zbocza pod wpływem własnego ciężaru i oporów gleby. W praktyce oznacza to, że teoretyczna powierzchnia obróbki, zaprogramowana w systemie prowadzenia, przestaje pokrywać się z rzeczywistością. Dodatkowo, nachylenie terenu rzadko jest stałe na całej długości pola, co powoduje, że stopień znoszenia maszyny zmienia się dynamicznie podczas jednego przejazdu, a operatorzy zazwyczaj nie są w stanie korygować tego przesunięcia przy każdym nawrocie. Dodatkowym czynnikiem destabilizującym jest nierównomierne zużycie elementów roboczych. Talerze w pierwszym rzędzie, pracujące w bardziej zbitej glebie, zużywają się szybciej niż te w drugim rzędzie, co zmienia rozkład sił bocznych działających na maszynę.

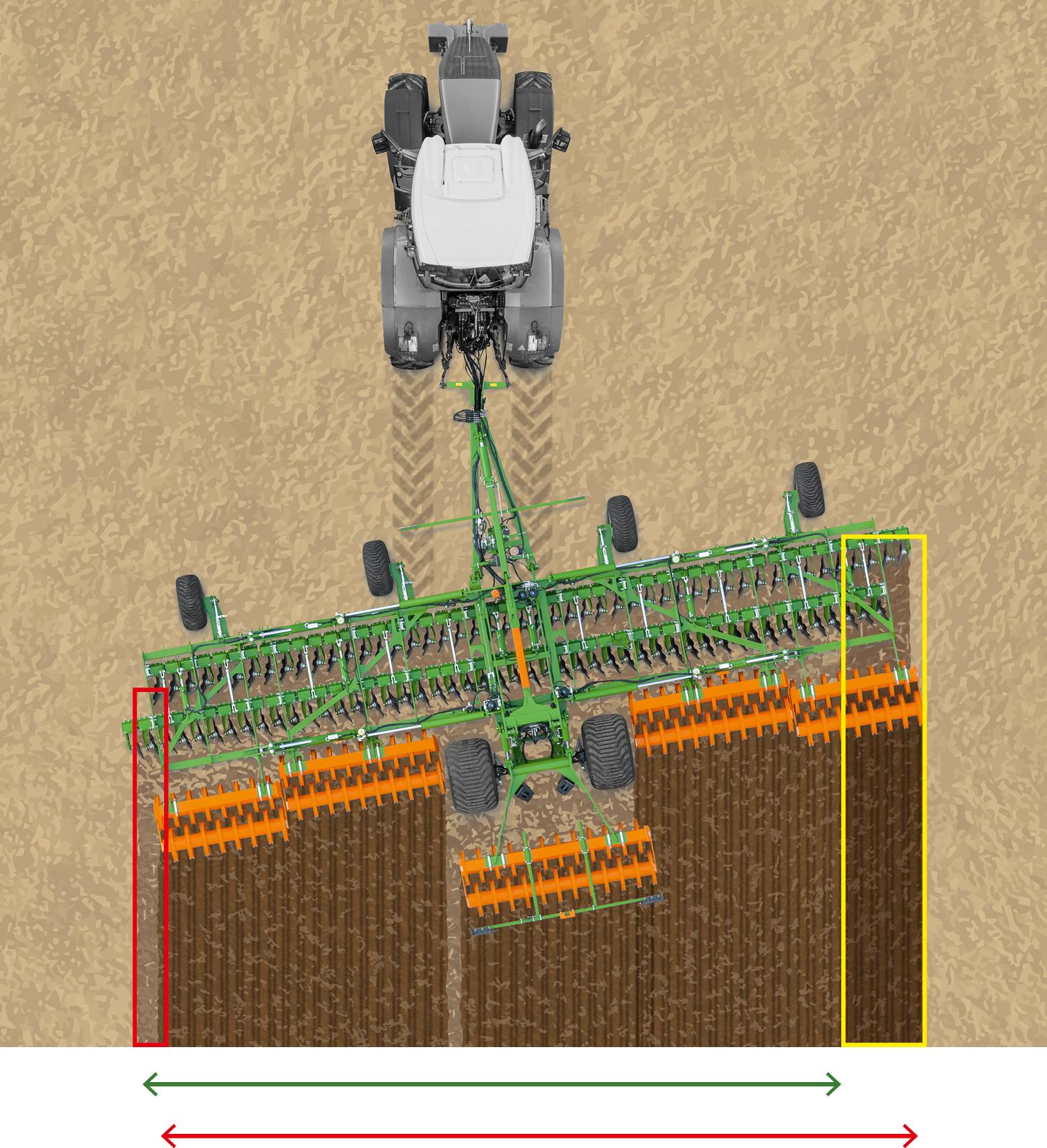

Skutki tego zjawiska są złożone i mogą negatywnie wpływać na koszty wykonywanych zabiegów, jak i strukturę gleby. Najbardziej widocznym efektem znoszenia jest powstawanie omijaków – pasów nieobrobionej ziemi – oraz miejsc, gdzie uprawa została wykonana dwukrotnie. Gdy maszyna pracuje pod kątem względem kierunku jazdy, narzędzia robocze tracą swoje właściwe dopasowanie. Może dojść do sytuacji, w której drugi rząd talerzy porusza się dokładnie śladem pierwszego, pozostawiając nietknięty pas gleby pomiędzy nimi. Równie problematyczne jest zachowanie wału ugniatającego, który z powodu skośnego uciągu zagęszcza glebę w innym miejscu niż pracowały talerze. Taka nierównomierna obróbka i wadliwe zagęszczenie prowadzą do opóźnionych i niespójnych wschodów samosiewów zbóż, co z kolei zwiększa presję chwastów i utrudnia planowanie kolejnych zabiegów agrotechnicznych. Ponadto podwójna obróbka tych samych fragmentów pola niszczy strukturę gleby i przyspiesza niepożądane parowanie wody.
Konstrukcyjne ograniczenia układów „V” i „X” oraz wady pasywnych metod kompensacji
W kontekście budowy maszyn kluczowe jest zrozumienie różnic między układem talerzy typu „V” a układem „X”. Firma AMAZONE we wszystkich swoich bronach talerzowych stosuje układ „V”, w którym talerze w obu rzędach są ustawione przeciwnie do siebie. Pozwala to na zachowanie stałego rozstawu talerzy na całej szerokości roboczej, co teoretycznie gwarantuje jednolitą jakość pracy. Jednak nawet ten układ może mieć trudności z utrzymaniem toru jazdy przy zmiennych warunkach glebowych lub na stokach. Z kolei istniejące na rynku koncepcje oparte na układzie „X” (symetrycznym) dążą do zrównoważenia sił bocznych, co zapewnia stabilniejszą jazdę na wprost na płaskim terenie. Niemniej jednak brony typu „X” wykazują tendencję do wychylania się wokół osi środkowej, co sprawia, że ich faktyczna szerokość robocza jest mniejsza od deklarowanej, a ich konstrukcja nie eliminuje problemu znoszenia na zboczach. Co gorsza, w układzie „X” trudne jest zapewnienie pełnego pokrycia powierzchni w miejscu łączenia się sekcji talerzy pośrodku maszyny – powstaje tam obszar niedostatecznie obrobiony, co skutkuje nierównomiernym mieszaniem materii organicznej i gorszym efektem końcowym za wałem.
Obecny stan techniki w kwestii zwalczania znoszenia maszyn na zboczach opiera się na rozwiązaniach połowicznych. Stosowanie specjalnych talerzy do pracy na pochyłościach jedynie łagodzi zjawisko, ale go nie eliminuje. Innym podejściem jest wykorzystanie dodatkowego odbiornika GPS na maszynie, który koryguje linię A-B ciągnika. Rozwiązanie to pozwala uniknąć omijaków poprzez nakładanie pasów roboczych, ale nie rozwiązuje problemu skośnego uciągu samej maszyny i nieoptymalnej linii uciągu zestawu, co nadal skutkuje gorszą jakością pracy. Problem braku stabilnego prowadzenia, zarówno na zboczach, jak i na zmiennych glebach, oznacza w praktyce nieprawidłowy przebieg krzywej siły uciągu, co obniża efektywność pracy całego zestawu.
System AMAZONE AutoLane – sensoryka czasu rzeczywistego i dynamiczna regulacja uciągu
Odpowiedzią na te wyzwania jest opracowany przez firmę AMAZONE system AutoLane. Jest to innowacyjne rozwiązanie, które aktywnie kompensuje znoszenie kompaktowej brony talerzowej Catros-2TX, eliminując potrzebę podwójnych przejazdów i zapobiegając powstawaniu nieobrobionych fragmentów pola. Fundamentem systemu jest ciągły pomiar przesunięcia maszyny względem ciągnika za pomocą czujnika kąta oraz monitorowanie nachylenia brony przez precyzyjny żyroskop. Dane te są przetwarzane w czasie rzeczywistym przez terminal ISOBUS AmaTron 4, który na podstawie charakterystyki znoszenia ustala docelowy kąt między ciągnikiem a agregatem.
Nowatorstwo i unikalność systemu AutoLane polegają na metodzie korygowania toru jazdy. System nie opiera się na prostym przesunięciu całej maszyny, lecz na inteligentnym sterowaniu głębokością roboczą tylnego rzędu talerzy. Jeśli system wykryje, że brona Catros ściąga w prawo, automatycznie minimalnie zwiększa głębokość pracy drugiego rzędu talerzy, co generuje siłę przesuwającą maszynę w lewo, z powrotem na tor jazdy ciągnika. Analogicznie, gdy maszyna zsuwa się w lewo, system zmniejsza głębokość roboczą tylnej sekcji, co powoduje ściąganie brony w prawą stronę. Dzięki wykorzystaniu sprawdzonego systemu AMAZONE SmartFrame, korekty te są dokonywane płynnie, a ich zakres jest ograniczany w zależności od ogólnej głębokości roboczej, co sprawia, że wpływ na ostateczny efekt uprawy jest niemal niezauważalny dla oka, ale kluczowy dla precyzji prowadzenia.
System AutoLane niesie ze sobą szereg wymiernych korzyści. Po pierwsze, gwarantuje pełną obróbkę gleby na całej szerokości roboczej, nawet w najtrudniejszych warunkach, co bezpośrednio przekłada się na optymalne zagęszczenie terenu przez wał podążający optymalnie za sekcją talerzy. Po drugie, AutoLane potrafi wykryć i skompensować nierównomierne zużycie talerzy między rzędami poprzez analizę zmian sił bocznych, co do tej pory było niemożliwe do zautomatyzowania. Dzięki temu maszyna zawsze utrzymuje optymalną linię uciągu, co pozwala na oszczędność paliwa i czasu pracy. Z perspektywy agronomicznej, równomierne wschody samosiewów i mniejsza presja chwastów mogą ograniczyć konieczność stosowania dodatkowych zabiegów chemicznych, co wpisuje się w trendy zrównoważonego rolnictwa.
Wpływ automatyzacji prowadzenia na bilans ekonomiczny zabiegu i perspektywy autonomizacji
Dla operatora system AutoLane oznacza przede wszystkim ogromny wzrost komfortu i łatwość obsługi. Nawet mniej doświadczeni pracownicy mogą osiągać odpowiednie efekty pracy, ponieważ automatyka przejmuje na siebie trudną i męczącą korektę toru jazdy na terenach pofałdowanych. AMAZONE zapewnia, że integracja komponentów elektrohydraulicznych, zaawansowanych czujników i sterowania ISOBUS w modelu Catros-2TX stanowi solidny fundament pod przyszłe, w pełni autonomiczne procesy robocze, w których obecność człowieka będzie mogła zostać ograniczona do minimum, przy jednoczesnym zachowaniu najwyższej jakości pracy. AMAZONE AutoLane to zatem nie tylko system korygujący tor jazdy, ale technologia przyszłości, która definiować będzie na nowo standardy wydajności i precyzji w nowoczesnej uprawie
roli.
Tomasz Ślęzak
